雙路顯示控制儀

FX-XMBA系列雙路顯示控制儀可同時與兩路各類傳感器、變送器配合使用，將其測量的物理量以數字形式顯示出來?？蓪陕窚囟?、壓力、液位、流量、重量等工業過程參數進行測量、顯示...

在線咨詢全國熱線
18915198233

FX-XMBA系列雙路顯示控制儀可同時與兩路各類傳感器、變送器配合使用，將其測量的物理量以數字形式顯示出來。可對兩路溫度、壓力、液位、流量、重量等工業過程參數進行測量、顯示、報警控制、變送輸出、數據采集及通訊。
技術參數：
測量點數：2路
測量精度：±0.5%FS±1d   ±0.2%FS±1d
報警功能：上限、下限、上下限、上回差、下回差、雙回差、OK方式、正值方式等。
變送輸出精度：±0.3%FS   負載能力:0～600Ω
輸出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
熱電偶及DC.MV:≥10MΩ冷端自動補償精度0～40℃范圍內±0.3℃
熱電阻:三線制輸入3×10Ω以內補償
脈沖幅值:≥2.5V,頻率范圍0.01～1000HZ
繼電器接點容量：AC220V   3A（無感負載）
供電電源：AC220V    ≤6W或24V
工作環境要求：溫度：0～50℃、相對濕度：<58%，無腐蝕性氣體，無震動場合。

雙路數字顯示控制儀選型表：

FX	企標
XMBA	雙回路顯示控制儀
9	設計程序（9000系列）
代碼	顯示方式
1 2 3 4	雙屏顯示單屏+單光柱單屏+雙光柱雙屏+雙光柱
代碼	輸入方式
1 2 3 4 5	主副輸入同為熱電偶信號（E、K、B、J、T、N、R等）主副輸入同為熱電阻信號（Pt100、Cu50、Cu100、BA1、BA2、G等）主副輸入同為電流信號（4~20mA、0~10mA）主副輸入同為電壓信號（0~5V、1~5V、0~20mV、0~75mV、0~200mV）主輸入為Pt100，副輸入為電流或電壓
代碼	報警方式
0 1 2 3 4	無報警一個繼電器（任意分配給主副輸入之間運算值）二個繼電器（任意分配給主副輸入之間運算值）三個繼電器（任意分配給主副輸入之間運算值）四個繼電器（任意分配給主副輸入之間運算值）
代碼	外形尺寸

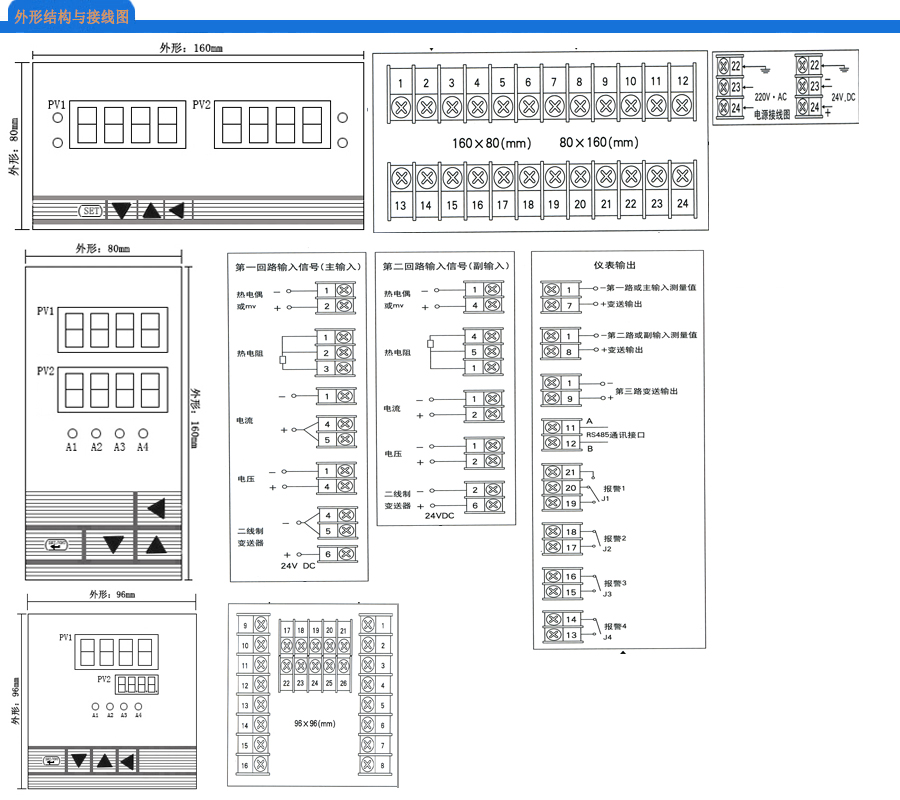

H V F Q	橫式160×80mm （開孔152×76mm）豎式80×160mm （開孔76×152mm）方式96×96mm (開孔92×92mm) 方式72×72mm (開孔68×68mm)
代碼	變送輸出
A B D	無變送輸出主輸入與副輸入可獨立變送輸出主輸入與副輸入的運算值輸出
代碼	24V直流輸出
無 P	缺省為無24V直流電源輸出帶24V直流電源輸出（可做二線制變送器電源）
代碼	通訊接口
無 T1 T2 T3	缺省為不帶通訊接口帶RS485 MODBUS-RTu 帶RS485 JCBUS 帶RS232通訊接口
代碼	供電電源
K W	220V AC 24V DC
