防腐雷達液位計

在線咨詢全國熱線
18915198233

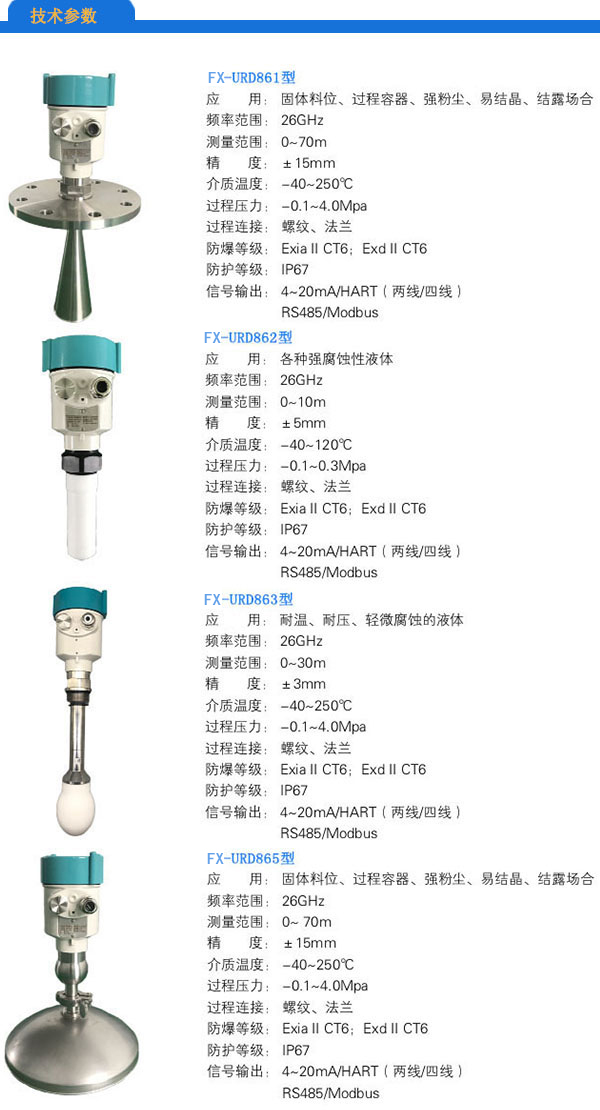

FX-URD860系列雷達液位計是的一種基于時間行程原理的物位測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出脈沖信號，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。因此，雷達液位計可以用于反應釜、固體料倉等一些復雜環境的物位測量。
FX-URD860系列雷達液位計采用了高達26GHz的發射頻率，高頻率與信噪比，是低介電常數介質的選擇，波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度與可靠性，測量盲區更小，對于小罐測量也會取得優異效果，波長更短，對于小顆粒介質與傾斜的介質表面的物位測量效果更好，且?guī)缀醪皇軠囟?、壓力、水蒸汽、泡沫、粉塵等復雜工況的影響。
防腐雷達液位計采用四氟棒式天線，法蘭采用PTFE材質，對有腐蝕性的酸、堿及化工原料的罐、塔、釜、槽等液位的測量。
工作原理：
雷達液位計天線發射較窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比，從而計算出天線到被測介質表面的距離。

雷達物位計選型表：

FX-URD	江蘇飛翔儀表智能雷達物位計
代碼	脈沖頻率
62 86 88	6.3GHz 26GHz 80GHz
代碼	天線類型
1 2 3	喇叭天線棒式天線球面天線
代碼	天線材質
0 A B	不銹鋼（喇叭天線） PP/-40～80℃(棒式天線) PTFE/-40～230℃(棒式天線)
代碼	法蘭規格
5 8 10 15 N	DN50 PN16 DN80 PN16 DN100 PN16 DN150 PN16 其它規格訂貨時說明
代碼	法蘭材質
B P PF	不銹鋼（通常為304） PP塑料 PTFE聚四氟乙烯
代碼	溫度類型
T1 T2	常溫型高溫型
代碼	防爆等級
0 B C	非防爆 ExdIIBT4 ExdIICT6
標注測量范圍
