電容式液位變送器

FX-LH304外接筒電容式液位計采用射頻技術和微機技術，也叫射頻電容液位計，適用于帶壓容器中帶壓導電、非導電液體（固體）的液位（物位）測量。采用兩線制的方式供電，輸出4-20...

在線咨詢全國熱線
18915198233

FX-LH304外接筒電容式液位計采用射頻技術和微機技術，也叫射頻電容液位計，適用于帶壓容器中帶壓導電、非導電液體（固體）的液位（物位）測量。采用兩線制的方式供電，輸出4-20mA并疊加HART數字信號，同時可以就地顯示液位。采用傳感器信號的兩線制隔離轉換技術，使4～20mA隔離信號輸出與現場的模擬信號、地線等隔離。
工作原理：
電極安裝在容器中時構成了一個電容器，電極的金屬棒（測量電極）作為電容器的一個極板，容器_:（注：若容器壁為絕緣材料，則應伸入另一個電極，稱之為參考電極）作為電容器的另一個極板，當物位上升時，平常包圍在兩個極板間的空氣或其它氣體由具有與其不同介電常數，當被測物料取代極板間介電性的變化而引起電容量發生改變，射頻電容物位計通過射頻電路檢測到這種電容變化量并轉換成線性電流輸出。一般過程介質的相對介電常數應在1. 5以上。
產品特點：
1.單電極適用于：被測介質的設備為金屬容器，導電性良好的介質。
2.纜式雙電極適用于：被測介質的設備為非金屬容器，導電性良好的介質或長度大于3m的電極。
3.帶壓容器中導電介質液位測量：各種酸、堿、鹽：98％H2SO4,濃H3PO4,濃HCL，NaOH等
4.非導電液體的液位測量：油類，溶劑, CO2等
5.固體測量：粉煤灰，水泥。
6高壓容器：液氨：zui大工作壓力：32Mpa
8.可以在現場用三按鍵調節零點、滿度、阻尼時間、數據恢復等功能；替代手操器。
技術參數：
測量范圍：桿式 0～3500mm；纜式 2～50m范圍內任意選用
輸出信號：4～20mA；4～20mA疊加HART數字信號
精確度：±0.5%F.S（被測介質為結晶、結垢或粘度很高時對測量精度有一定影響。）
供電方式: 24VDC
探頭材質: 不銹鋼、聚四氟乙烯

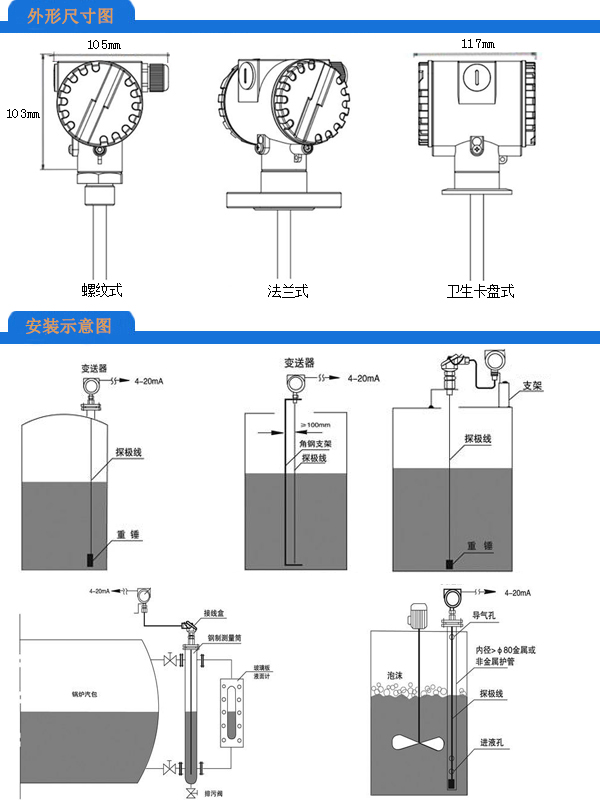

連接方式:M27*2；M20*1.5；3/4″；法蘭連接（提供法蘭口徑及法蘭標準）
工作溫度: -70～200℃（PTFE電極）
工作壓力:1.0～32MPa
環境溫度:-40～80℃

電容式液位計選型表：

FX-LH30	電容式物位計
代碼	電極形式
1 2 3 4	桿式纜式雙纜（容器壁絕緣選擇雙電極）外接筒式
代碼	輸出信號
S H	4~20mA 4~20mA+HART協議
代碼	安裝方式
L F MF	螺紋（標注螺紋規格）法蘭（標注法蘭規格）卡盤（衛生型，標注卡盤直徑）
代碼	壓力等級
1 2 3 4	PN1.0 PN2.5 PN4.0 PN6.3
測量范圍	□□□mm
