玻璃管液位計

FX-UGB型玻璃管液位計是按原化工部HG5-227-80標準的就地式液位測量?jī)x表,也稱作HG5型液位計。它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。玻璃管液位計是根據...


在線咨詢 全國熱線
18915198233
        FX-UGB型玻璃管液位計是按原化工部HG5-227-80標準的就地式液位測量?jī)x表,也稱作HG5型液位計。它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。玻璃管液位計是根據連通器原理的一種就地式液位測量?jī)x表,具有讀數準確結構簡單,維修方便、經久耐用等特點。
產品特點:
1.直讀式儀表,讀數準確。
2.結構簡單,維修方便。
3.經久耐用。

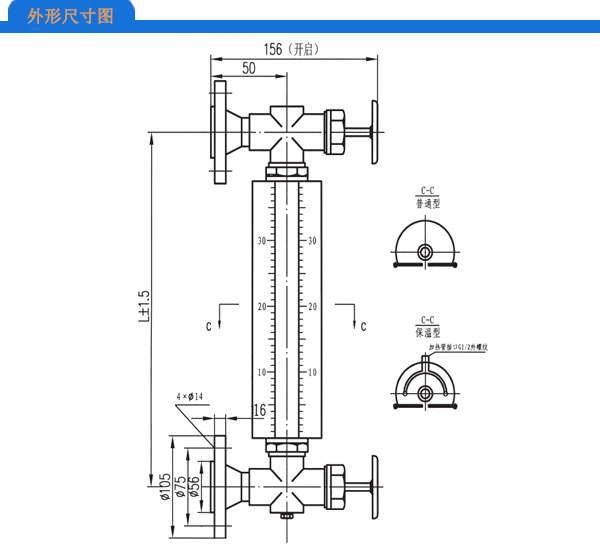

結構原理:
  儀表上下閥都裝有PN1.6MPa,DN20的法蘭。通過焊接在容器上的法蘭,與容器組成連通器,透過玻璃管就可直接顯示容器內介質液位的高度。
   儀表兩端均裝有針形閥,針形閥內裝有鋼球,當玻璃管因事故而破裂時,鋼球在容器壓力作用下自動關閉針形閥通道,以防止容器內介質外流,免除隱患。

技術參數:
1.測量范圍(安裝中心距L):300、500、600、800、1000、1200、1400、1700、2000mm
2.工作壓力:≤1.6MPa
3.材質:碳鋼、不銹鋼
4.工作溫度:≤200℃
5.連接法蘭標準:HGJ46-91 PN1.6 DN20突面
6.其它法蘭標準如JB/T、GB、ANSI等,請用戶注明。
7.伴熱蒸汽壓力:≤0.6MPa
8.蒸汽夾套接頭:G1/2"外螺紋
9.鋼球自封壓力:≥0.2Mpa
玻璃管液位計選型表:

FX-UGB 玻璃管液位計
代碼 接液材質
C
F
L
P
碳鋼
304不銹鋼
316不銹鋼
PP(防腐)
代碼 安裝方式
D
G
法蘭連接DN20、DN25(標注法蘭尺寸)
螺紋連接G3/4”
代碼 壓力等級
1
2
PN 1.O
PN 1.6
測量范圍 □□mm
