氣體旋進旋渦流量計

FX-LUX系列氣體旋進旋渦流量計采用zui新微處理技術具有功能強、流量范圍寬、操作維修簡單安裝使用方便等優點主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、城...

在線咨詢全國熱線
18915198233

FX-LUX系列氣體旋進旋渦流量計采用zui新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、城市供氣、電力、冶金、煤炭等行業各種氣體計量。
工作原理:
旋進旋渦流量傳感器殼體剖面的型線類似文丘利管的型線，兩頭大中間小，入口側的收縮段內有一組強制產生旋渦的導流葉片，出口側有一個消除旋渦流的整流柵，使流體恢復軸向流動。當流體流入流量流量傳感器時，入口處的導流葉片迫使軸向流動的流體旋轉，并在收縮段內由于流體的加速流動使旋轉流的中心產生旋渦流。這時，隨著管截面的縮小，旋渦流集中在中心軸上，當旋渦流體進入擴散段時，由于流速減慢，旋轉流體受到回流的作用，開始作二次旋轉，旋渦流出現轉折點（在這一點上流體的軸向速度分量為零），形成旋渦進動現象，故稱旋進旋渦。檢測元件測得該進動頻率信號后，由二次儀表顯示出流量總量、溫度、壓力等。
主要特點:
1．內置式壓力、溫度、流量傳感器，性能高,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有的穩定性。
4．時間顯示及實時數據存儲之功能，可保證內部數據不會丟失,可性保存。
5．整機功耗低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
7．表頭可180度隨意旋轉，安裝方便。
技術參數：

項 目	主要性能指標
準確度等級	1.0級；1.5級(其相應的基本誤差限為± 1.0%； ±1.5%)
重復性(%)	＜基本誤差限的1/3
過流量能力	zui大流量的1倍
工作壓力(MPa)	PN1.6、2.5、4.0
介質溫度(℃)	-30～70
壓力損失(MPa)	△P=ρ／1.205 ×△P_N
輸出信號方式	脈沖：低電平＜0.7V；高電平V_D—1V(V_D一外供電電壓)；模擬：4mA～20mA；RS485通訊接口
表體材料	鋁合金、不銹鋼(>2.5MPa)
適用介質	氣體
環境條件	溫度：-30℃～55℃ 濕度：5%～95% 大氣壓力：86 kPa～106kPa
供電方式	普通型：內供電3VDC 功耗《80μA；外供電6～24V DC功耗＜20mA
供電方式	智能型(溫壓一體化)：內供電3.6VDC功耗<200μA；外供電12～24V DC功耗<100mA
防爆等級	防爆標志：ExdⅡBT4；ExibⅡBT6

旋進旋渦氣體流量計流量范圍：表1

儀表口徑 DN(mm)	流量范圍（m³/h）	儀表系數 （m³）^-1	壓力等級 （MPa）	備注
DN25	2.5～30	240000	1.6； 2.5； 4.0．	PN≤1.6MPa為鋁合金外殼； PN≤4.0MPa為鑄鋼或不銹鋼外殼；PN＞4.0MPa為特殊規格；請?jiān)谟嗀洉r(shí)注明。
DN32	4.5～60	90000
DN50	10～150	24000
DN80	28～400	4800
DN100	50～800	2800
DN150	150～2250	680
DN200	360～3600	210

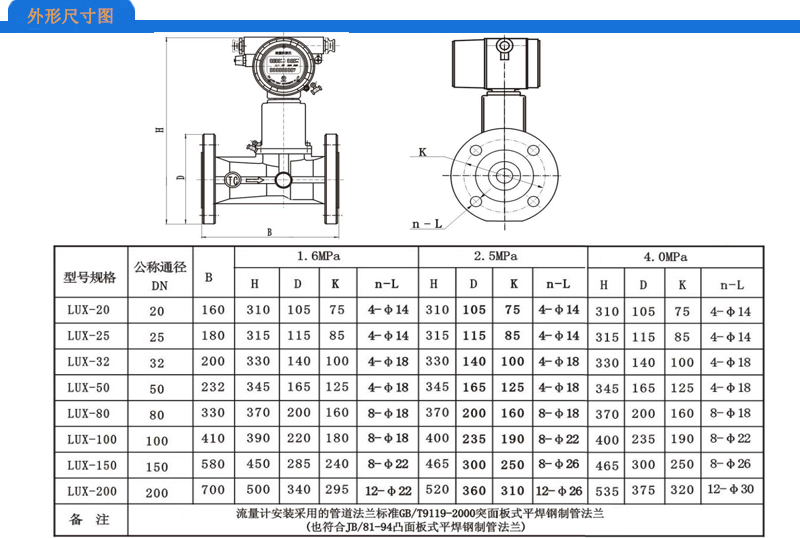

旋進旋渦流量計選型表：

FX-LUX	旋進旋渦流量計
代碼	公稱通徑DN
20 … 200	DN20 … DN200
代碼	補償方式
N Y	普通型（無補償）溫壓補償一體化
代碼	輸出信號
M H	4~20mA 4~20mA+HART
代碼	通訊接口
N M	無通訊 RS485 MUDBUS
代碼	壓力等級
1 2 3	PN1.6 PN2.5 PN4.0
代碼	表體材質
G L	鑄鋼（304）鑄鋁
代碼	供電方式
D C	24V DC 3.6V電池
B	防爆
流量范圍：0~□□□m³/h
