機翼形測風裝置

FX-LGJY機翼形測風裝置主要用于矩形與圓形截面管道空氣流量（風量）測量例如大型鍋爐爐膛送風、煙道排氣、大型地下工程、煤礦巷道及樓宇送風（氣）等等大多都是大截面管道，工作...

在線咨詢全國熱線
18915198233

FX-LGJY機翼形測風裝置主要用于矩形與圓形截面管道空氣流量（風量）測量例如大型鍋爐爐膛送風、煙道排氣、大型地下工程、煤礦巷道及樓宇送風（氣）等等大多都是大截面管道，工作壓力很低一般都≤20KPa，不能采用孔板，風量信號大多作為調節信號，精確度要求不高但要求穩定的場合。
主要技術參數：
口徑范圍：圓形截面管道：φ≥500mm
矩形截面管道：500×500mm——5000×5000mm。
工作壓力：0.25≤MPa或負壓。。
工作溫度：≤200℃。
zui低流速：≥3m/s。
精確度：2.5~4.0% （出廠時不做流量檢定）

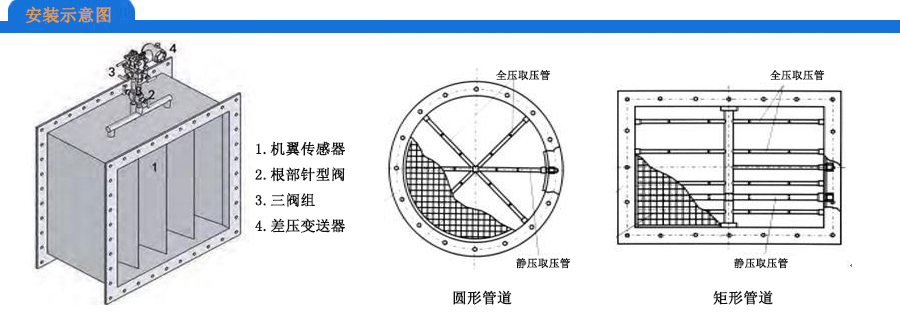

結構及安裝型式
產品圖分別是單機翼和雙機翼形（也可是多機翼）機翼形測風裝置。從圖中可以看到它
的外形是由鋼板焊接而成的矩形（也可是圓形）外殼，一個或兩個或多個機翼形節流件按設
計要求布置并焊接在外殼內。機翼形節流件的截面形狀其前端為雙曲或三曲面或一半圓形柱
體（不同曲面，流出系數不同），其后為兩塊夾板，其夾角名義尺寸為22°36′呈機翼形，前
端半圓形柱體為迎流面其前端開有正壓取壓孔，負壓取壓孔則設計在半圓形柱體與兩塊夾板
的連接處。即該節流件的zui大截面處。
由于管道截面尺寸很大又為取壓盡量均勻，在每處都至少設三個取壓孔，然后由取壓管
匯總后引出殼體之外。

機翼形測風裝置選型表：

FX-LG	節流裝置
代碼	節流類型
JY	機翼形測風裝置
代碼	結構類型（適用上級代碼“K”孔板的選項）
Y J	圓形矩形
代碼	公稱通徑DN
10 … 1600	DN15 … DN1600
矩形管道標注長*寬（□□□mm×□□□mm）
代碼	儀表材質
1 4 6 T	碳鋼全304不銹鋼全316不銹鋼其它材質訂貨時說明
代碼 F H	安裝方式法蘭式焊接式
代碼	安裝附件（可復選）
0 1 2 3	無 截止閥三閥組冷凝罐
代碼	測量附件（可復選）
C L Y W	差壓變送器流量積算儀壓力傳感器（壓力補償用）溫度傳感器（溫度補償用）
注：所有差壓式流量計需要提供完整數據：被測介質、管道口徑、流量范圍、工作溫度、工作壓力等，以便出具節流裝置計算書。
