普通壓力表

Y-60、Y-100、150T一般壓力表(彈簧管壓力表) 一般壓力表適用于測量對銅（銅合金）及錫鉛焊料不起腐蝕作用的不爆炸、不結晶、不凝固的液體、蒸汽或氣體等流體介質的正壓、負壓或正負...

在線咨詢全國熱線
18915198233

Y-60、Y-100、150T一般壓力表(彈簧管壓力表)
一般壓力表適用于測量對銅（銅合金）及錫鉛焊料不起腐蝕作用的不爆炸、不結晶、不凝固的液體、蒸汽或氣體等流體介質的正壓、負壓或正負壓。

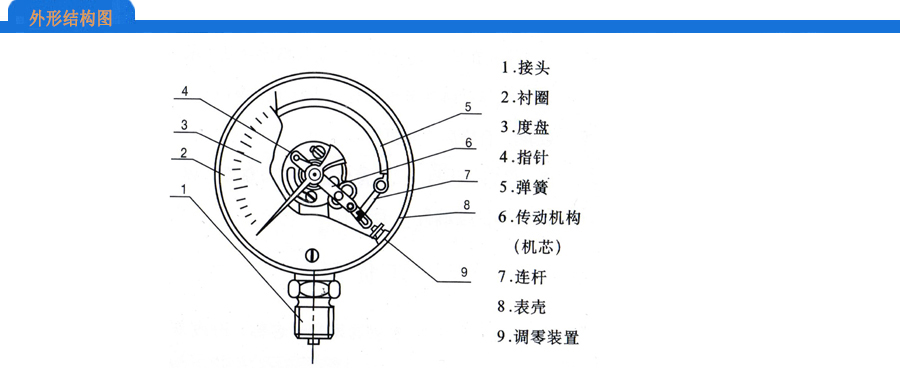

罩圈式結構。表殼材質為低碳鋼噴塑（Y-60系列可提供鍍鉻表殼），接頭、彈性元件及傳動機構材質為銅合金。接頭與彈性元件間采用錫鉛焊料焊接。
可提供徑向直接式(徑向無邊，無代號)、徑向前邊（徑向嵌裝、TQ）、徑向后邊（徑向墻裝、T）、軸向直接式（軸向無邊，Z）、軸向前邊（軸向嵌裝、ZT）等安裝方式。
一般彈簧管壓力表可分為以下幾種類型：
1.真空表：用于測量介質的負壓
2.壓力真空表：用于測量介質的壓力和負壓
3.氧氣壓力表：用于測量氧氣的壓力和負壓
4.氫氣壓力表：用于測量氫氣的壓力和負壓
5.乙炔壓力表：用于測量乙炔的壓力和負壓
6.壓力表氨用壓力表：用于測量氨氣或液氨的壓力和負壓

技術參數：

項 目	參數 說 明
型號	Y-60 Y-60T Y-60TQ Y-60Z Y-60ZT	Y-100 Y100T Y-100TQ Y-100Z Y-150ZT	Y-150 Y-150T Y-150TQ Y-150Z Y-150ZT		Y-200	Y-250
公稱直徑	Φ60	Φ100	Φ150		Φ200	Φ250
連接螺紋	M14X1.5	M20X1.5
精度等級	2.5	1.6
測量范圍（MPa）	0～0.1; 0.16;0.25; 0.4;0.6;1; 1.6;2.5;4;6; 10;2.5;4;6; 10;16;25;40	0～0.1; 0.16;0.25; 0.4;0.6;1; 1.6;2.5;4;6; 10;2.5;4;6; 10;16;25;40;60		0-0.1;0.16;0.25; 0.4;0.6;1;1.6 2.5;4;6
執行標準	GB/T1226-2001
備注	如其它連接方式等特殊規格訂貨時請文字標明。

一般壓力表選型表：

儀表類別
Y YZ Z	一般壓力表壓力真空表真空表
代碼	表盤直徑
60 100 150	ф60 ф100 ф150
代碼	儀表形式
無 Z	徑向軸向
無 T	不帶邊帶邊
Q 無	前邊后面
量程：0~□□□MPa（KPa）
