在容器中液體介質的高低叫做液位，測量液位的儀表叫液位計。液位計為物位儀表的一種。液位計是現代企業自動化的重要計量工具， 主要用于過程中對罐、釜、塔等液位的檢測與控制。隨著電子技術的進步，液位測量與控制技術有了很大的提高，滿足了企業自動化和節能的需要。作為物位儀表的一種，企業應用的液位計種類繁多。液位計的類型有音叉振動式、磁浮式、壓力式、超聲波、聲吶波，磁翻板、雷達等。

用靜壓測量原理：

當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ*g*H + Po

式中：

P ：變送器迎液面所受壓力
ρ：被測液體密度
g ：當?shù)刂亓铀俣?br style="color: rgb(51, 51, 51); font-family: 宋體, Tahoma, Arial, "Microsoft Yahei"; font-size: 12px; white-space: normal; background-color: rgb(245, 245, 245);"/>Po ：液面上大氣壓
H ：變送器投入液體的深度

同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ*g*H ，顯然 , 通過測取壓力 P ，可以獲得液位深度。

應用
磁浮球液位計的應用：主要廣泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量。

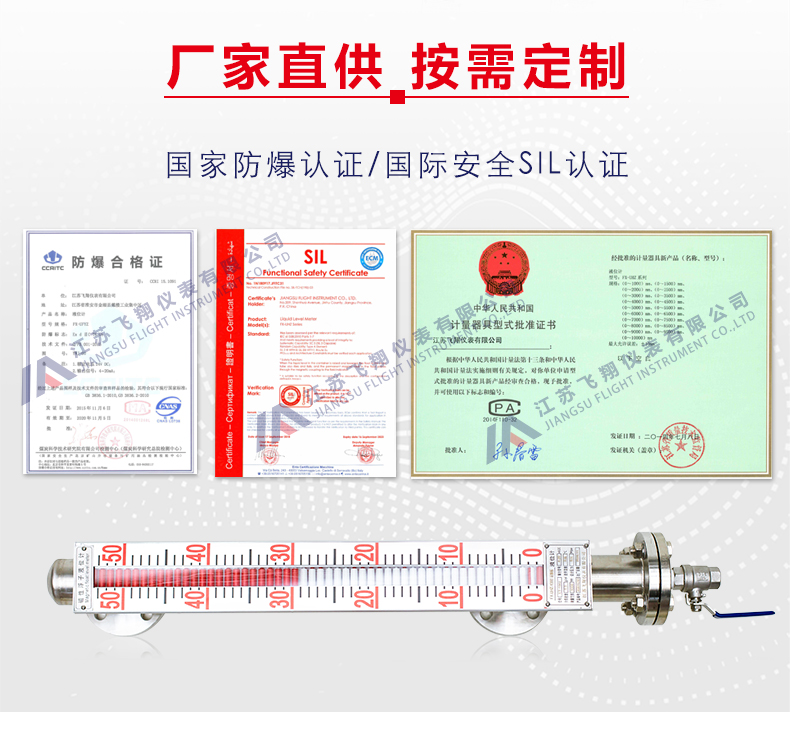

磁翻板液位計適用于高溫高壓液體容器的液位、界位的測量和控制。清晰的指示出液位的高度,顯示直觀醒目,指示器與貯罐隔離,、設計合理、結構簡單、安裝方便可靠、性能穩定、使用壽命長、維修費用低、便于安裝維護等優點。

靜壓投入式液位變送器（液位計）適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。

超聲波液位計是由微處理器控制的液位儀表，幾乎不受介質限制，不受液體的粘度、密度等影響，可實現測量值的溫度補償，非接觸測量，無機械可動部分，安裝簡單、方便，操作簡單，界面直觀，可以應用于各種液體或固體物料高度的測量。

分類
液位計的類型有音叉振動式、磁浮式、壓力式、超聲波、聲吶波，磁翻板、雷達等。

選型指南
液位計正確選型才能保證液位計更好的使用。選用什么種類的液位計應根據被測流體介質的物理性質和化學性質來決定?使液位計的通徑、流量范圍、襯里材料、電極材料和輸出電流等?都能適應被測流體的性質和流量測量的要求。

1、功能檢查

精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式液位計。

2、可測量的介質

測量介質流速、儀表量程與口徑 測量一般的介質時，液位計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格（口徑）不一 定與工藝管道相同，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，獲得滿意測量結果。

5維護保養
1、液位計的保養與維護

（1） 注意保持液位計的清潔，盡量做到防水﹑防潮、防腐蝕及避免受到其它物體的劇烈碰撞﹑打擊；

（2）  室外安裝時應避免陽光直射液位計主體，遠離熱源并注意通風，若環境溫度超出額定溫度時，應采取相應的降溫保護措施；

（3）  環境溫度過低時，可采用儀表保護箱或其它的防護裝置進行防凍保護，并注意保持液位計的干燥；

（4）液位計及探頭應定期檢測。（檢測時間間隔由使用單位根據具體情況確定）；  易損件（橡膠密封圈）應定期更換。

2、防爆型液位計使用注意事項

（1）液位計引出線需分線或再接線時，須使用防爆分（接）線盒（取得防爆合格證、接線盒上有Ex標志）。當接線盒存在多余出口時，須使用與接線盒防爆型式一致的封堵件予以密封，以保證其防爆性能；

（2）液位計主機的大允許使用環境溫度為-30℃～+70℃，當被測介質溫度影響液位計zui高表面溫度時，須采取相應的保護措施；

（3）液位計的安裝應避免外界熱源的影響；

（4）用戶不得隨意更換液位計內部零部件，嚴禁在危險場所（爆炸性氣體環境）帶電開蓋 !

（5）液位計的安裝、使用和維護應同時遵守本使用說明書和GB3836.15-2000“爆炸性氣體環境用電器設備第15部分：危險場所電器安裝（煤礦除外）”的有關規定。

3、運輸和貯存

（1）液位計應存放在周圍空氣溫度0℃～40℃，相對濕度不大于80%的干燥通風的室內，室內空氣中應不含有腐蝕性的雜質；

（2）液位計在運輸及貯存時應防止碰撞﹑受潮和化學物質的侵蝕。

6注意事項
隨著工業的不斷發展，液位傳感器被愈來愈多的行業所應用，在使用變送器的時候，我們需要注意一些問題，這樣不僅僅使我們的測量更加準確，同時也能使我們的液位傳感器使用的壽命更長。需要注意的事項：

1、切勿用高于36V電壓加到變送器上，否則會導致變送器損壞；

2、切勿用硬物碰觸膜片，否則會導致隔離膜片損壞；

3、液位傳感器測量的介質不允許結冰，否則將損傷傳感器元件隔離膜片，導致變送器損壞，必要時需對變送器進行溫度保護，以防結冰；

4、在測量蒸汽或其他高溫介質時，其溫度不應超過液位傳感器使用時的上限溫度，高于變液位傳感器使用的上限溫度須使用散熱裝置；

5、測量蒸汽或其他高溫介質時，應使用散熱管，使液位傳感器和管道連在一起，并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與液位傳感器接觸，損壞傳感器；

6、在壓力傳輸過程中，應注意以下幾點，

a、液位傳感器與散熱管連接處，切勿漏氣；

b、開始使用前，如果閥門是關閉的，則使用時，應該非常小心、緩慢地打開閥門，以免被測介質直接沖擊液位傳感器膜片，從而損壞傳感器膜片；

c、管路中須保持暢通，管道中的沉積物會彈出，并損壞傳感器膜片。

7故障排除
液位計常規檢查及故障解決方法,適用于磁翻板液位計，雙色石英管液位計，玻璃管液位計等。

1、先檢查電源是否接對，如發現接法不正確應依照操作手冊進行修改。

2、用三電壓表量測+24V與O/P間之電壓，電壓應在13V~36V之間，若電壓不正常應查看線路或相關設備是否異常。

3. 第2項應先確認正常后，再于4~20MA回路串一只毫安電表，檢查電流是否正常，若電流值不正常應更換新品或洽客服人員。

4.用電壓表檢查IN與COM間之電壓，正常應為2.5V左右，若電壓過低應再移除EXC導線看看，如果電壓恢復正常則表示磁黃模塊不正常，若電仍然偏低則表示訊號轉換器損壞。若發現以上之現象應按照實際狀況更換訊號轉換器或洽客服人員。

浮球降至下方,旗板未歸零旗板跟不上浮球下降的速度，應加裝節流裝置以減緩液面升降速度。

旗板色片不會翻轉，或色片混亂 應確認本體管周遭及內部沒有磁性體存在，并于清除之后用磁鐵掃過一次，使顏色歸于一致。

色片360度翻轉 浮球磁場過強，洽工作人員更換浮球。

近接開關不動作用電表檢查開關動作是否正常，磁鐵靠近時接點應導通且電阻應低于300MΩ以下，磁鐵移除后開關應開路且電阻應達10MΩ以上，若未達以上之要求應更換新的近接開關。

浮球連續式液位指示計 訊號轉換器之2條線不之如何接到指示計請依照操作手冊將訊號轉換器里有24V端接到指示計之+24V端，訊號轉換器之O/P端接到指示計之AI端，若通電后仍無法正常運作應洽工作人員。
